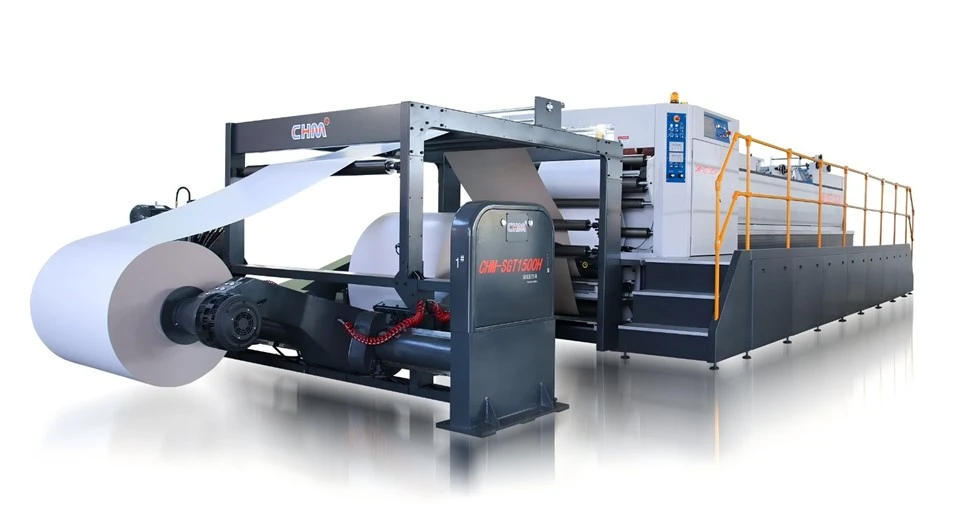

SGT-1500H Precyzyjny synchronizator muchowy o wysokiej precyzji

SGT-1500H Precyzyjny synchronizator muchowy o wysokiej precyzji

CHM-SGT1500H Precyzyjna przekrawacz z synchronizowanym przelotem, z automatycznym systemem cięcia wzdłużnego, zapewnia czyste cięcie bez włókien i wysoką precyzję wymiarową. Najlepsze do papieru tekturowego, papieru artystycznego, papieru kraftowego i papieru lub tektury do pakowania itp.

Wyślij zapytanie

Wprowadzenie produktów

Przekrawacz dwunożowy serii CHM-SGT wykorzystuje zaawansowaną konstrukcję podwójnych cylindrów z nożami obrotowymi, które są napędzane bezpośrednio przez serwomotor prądu przemiennego o dużej mocy, zapewniający wysoką dokładność i czyste cięcie. Dokładność cięcia może sięgać ±0,5 mm. Zastosuj zaawansowany serwomotor CT o dużej mocy do sterowania podwójnymi ostrzami, co może skutecznie wyeliminować wełnę papierową. Sterowanie za pomocą ekranu dotykowego współpracuje ze sterownikiem PLC firmy Siemens.

Parametry produktów

Model	CHM-SGT1500H II
1. Rodzaj cięcia	Ostrze górne i dolne obrotowe
2. gramatura papieru	150-1000GSM
średnica szpuli	Maks. 1800 mm (71 cali)
4. Gotowa szerokość	Maks. 1500 mm (59 cali)
5. Długość gotowego arkusza	Min.400-Maks. 1700 mm
6. Liczba cięcia rolek	4 rolki
7. Dokładność cięcia	±0,5 mm
8. Maks. prędkość cięcia	400 cięć/min
9. Maks. prędkość cięcia	300 m/min
10. Wymagania dotyczące ciśnienia powietrza	0,8 MPa
11. Napięcie	AC380V/220Vx50Hz
12. Całkowita moc:	98 kW
14. Wyjście	Rzeczywista wydajność zależy od materiału, gramatury papieru i prawidłowego procesu operacyjnego

Klucz produktu Szczegóły

01.

Wysoka precyzja Podwójna obrotowa obcinarka do arkuszy

Górny i dolny fartuch narzędziowy

Zastosowanie zaawansowanego serwomotoru CT o dużej mocy i sterowanie obcinakiem z podwójną śrubą może skutecznie wyeliminować zadziory papierowe.

02.

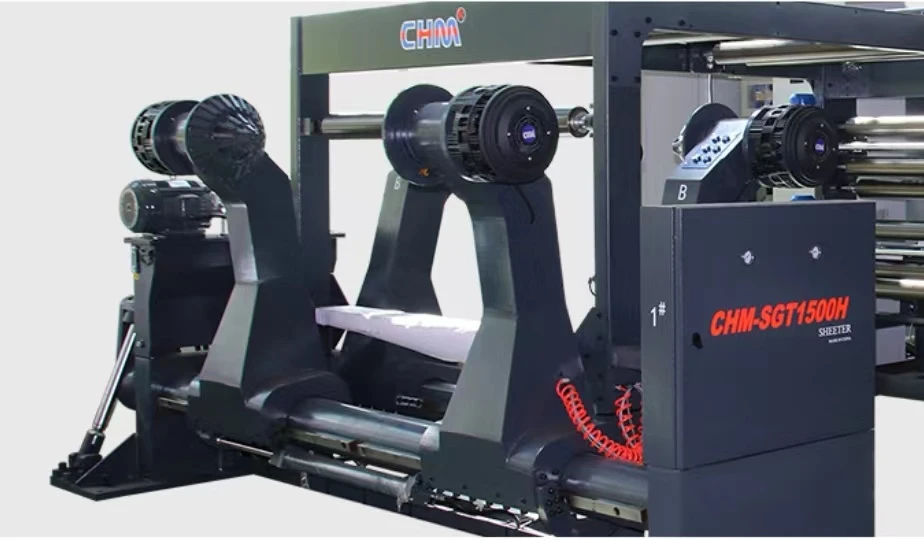

Odpręż się

1) Maksymalna średnica szpuli: 1800 mm (71 cali)

2) Maksymalna szerokość szpuli: 1500 mm (59 cali)

3) Minimalna szerokość szpuli

4) Rozmiar rdzenia

5)HYD. Napędowy

6) Ramię zaciskowe porusza się do przodu lub do tyłu napędzane przez HYD

7) Ramię zaciskowe w górę lub w dół napędzane przez HYD

8) Pneumatyczny układ hamulcowy

9) Tańcząca rolka z powiązanym wspornikiem

03.

system automatycznego joggera

1) Wpisz

Elektryczny stojak na papier do układania w stosy, może automatycznie obniżyć się, gdy papier ułoży się w stos do określonej wysokości.

2) Wysokość stosu papieru: Max. 1700 mm (66,9 cala)

3) Rozmiar gotowego papieru:

Szer.=1500mm(59")

Dł.=1700mm(66,9 cala)

4) Waga układarki: 2500 kg

5) Jogge: Jogger typu dynamicznego z przodu

i obie strony; regulowana klapa tylna

04.

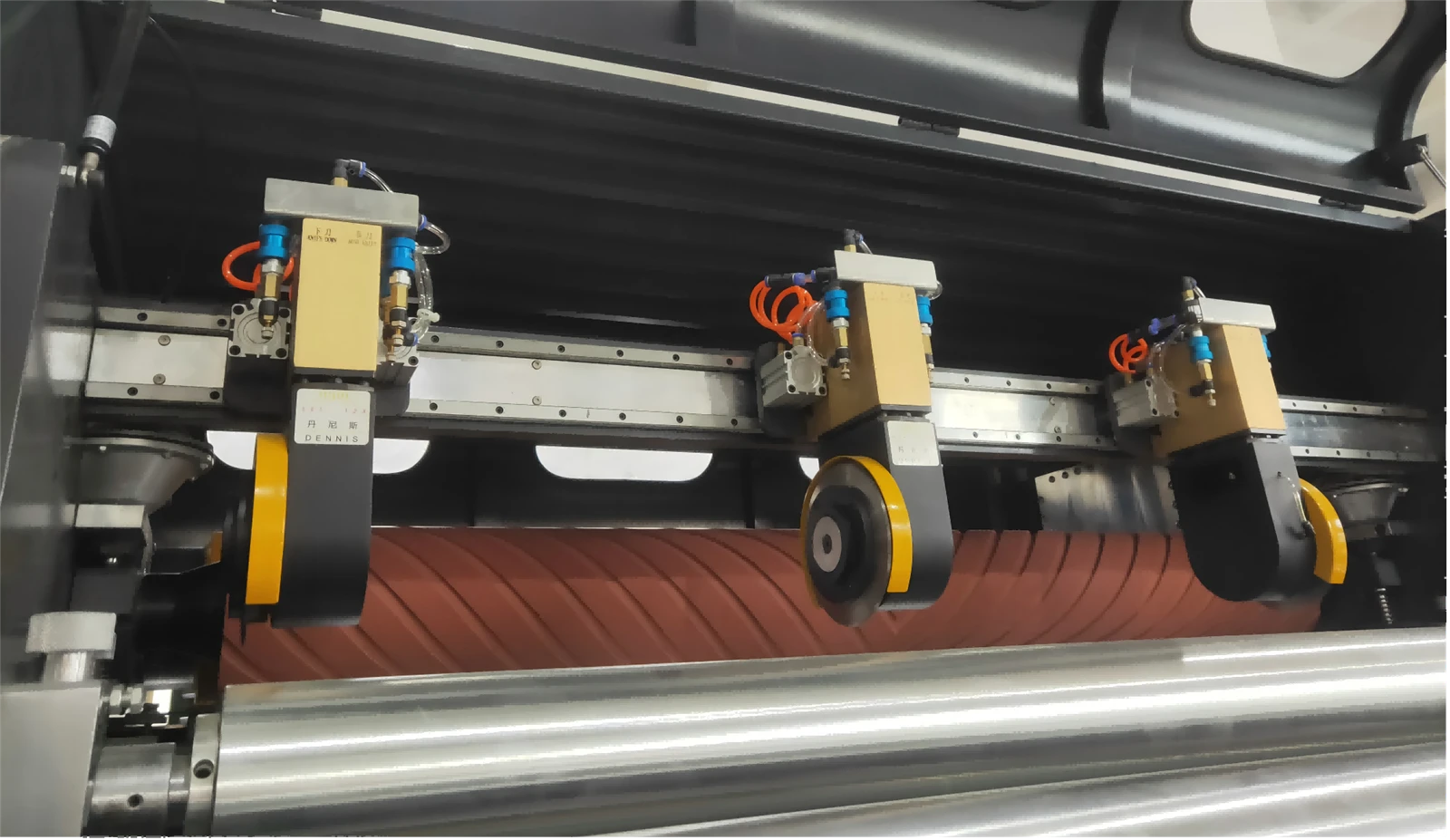

System cięcia wzdłużnego i zbierania krawędzi odpadów

1)Styl

Regulowany nóż rozcinający i rura wydechowa do krawędzi odpadów

obie strony

2) Krajarka górna

Możliwość regulacji w górę lub w dół, szerokość cięcia można regulować ręcznie

3) Krajarka dolna

Krajarka jest stała, szerokość cięcia można regulować ręcznie

4) Wiatrak: napędzany silnikiem o mocy 5,5 kW

5) Rura zbiorcza typu Y do krawędzi odpadu

kluczowe technologie produktu

05.

System przenośników papieru

1) Wpisz:

Przenoszenie poziome wieloetapowe w celu liczenia

i wygodne układanie

2) Pierwszy etap przenoszenia

Do szybkiego oddzielania papieru do cięcia

3) Drugi etap przenoszenia

Do przenoszenia papieru w kształcie płytki z małą prędkością, pojedynczo

lub sterowanie działające poprzez połączenie

4) Pas zwalniający moc został zastosowany, aby uniknąć gwałtownego uderzenia w procesie układania papieru przy dużej i niskiej różnicy prędkości przemieszczania papieru. Ma dobry wpływ na łatwy do zarysowania papier bez śladów i jasnych plam.

06.

Automatyczne zliczanie i urządzenie do wkładania etykiet

1) Wpisz

Wstaw po dokładnym przeliczeniu

2) Funkcja

O, Po wprowadzeniu liczby kawałków papieru w HMI,

wtedy może działać zgodnie z wymaganiami.

B, Uzupełnij wadliwy produkt
